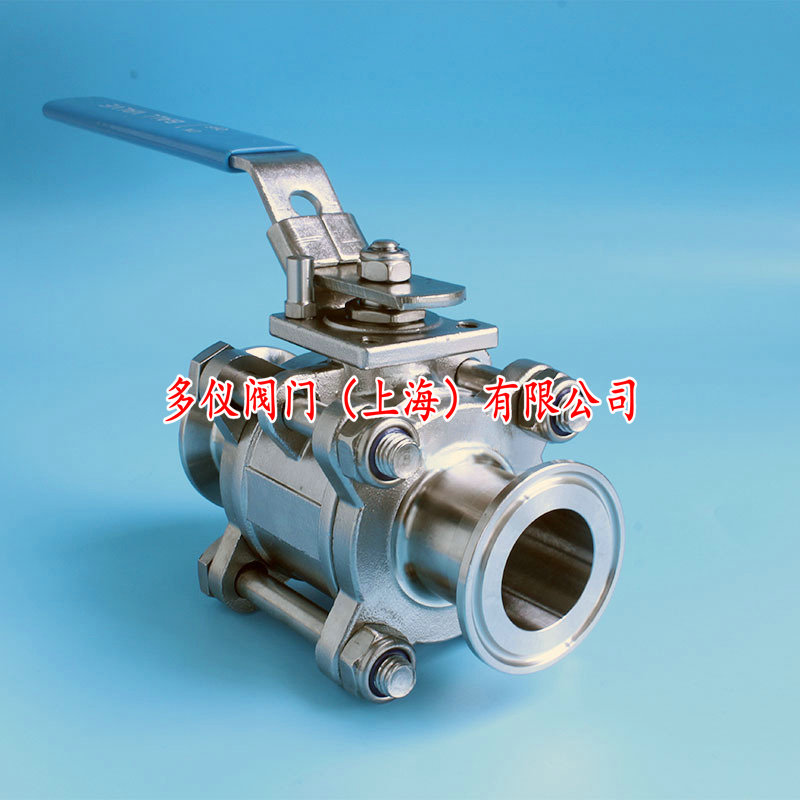

三片式無滯留衛生級球閥_Q81F-16P全包食品級球閥
時間：2019-06-27 16:46:48 來源：多儀閥門 點擊：0次

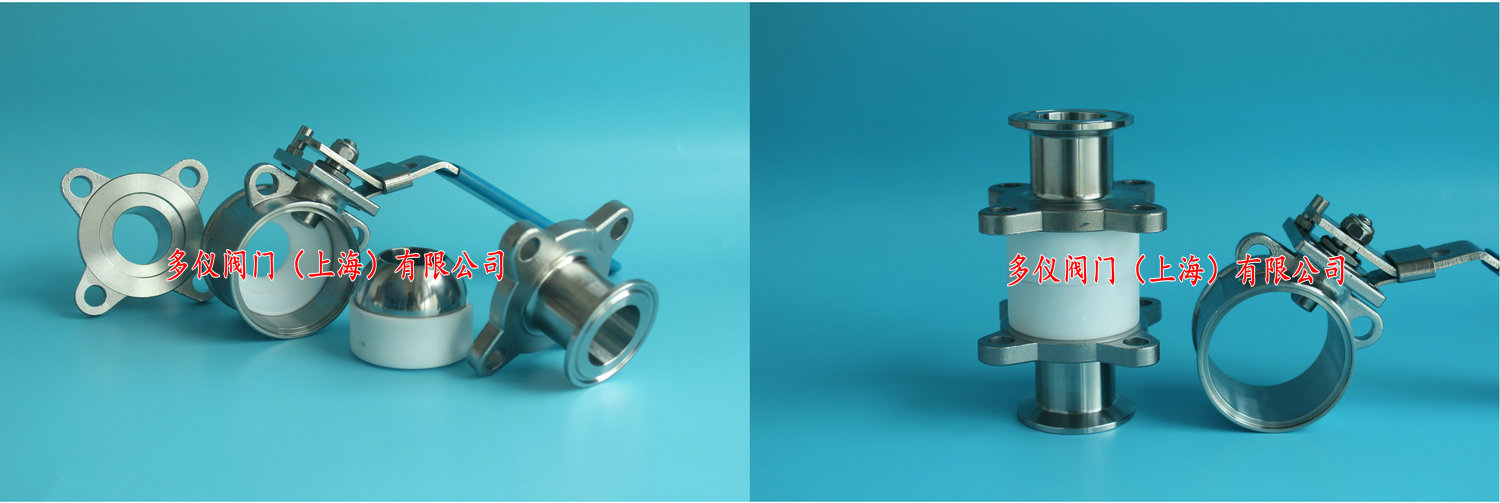

Q81F-16P三片式無滯留衛生級球閥采用全包式球座設計，是一種可防止有介質殘留死角，無殘留的無菌球閥，相對于常規普通球閥的根本區別，是在于密封圈的設計，可以有效解決球閥液體滯留閥腔內的問題，常用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。并且可配置各種執行結構，如電動、氣動、手動手柄等，還可以加裝控制單元、方面定位器、位置傳感器等可兼容自動控制系統。
Q81F-16P三片式無滯留衛生級球閥通常采取卡箍連接形式，亦可根據需要做成焊接、螺紋或法蘭式，且無論是何種連接方式，閥體都可進行更換，而不會改變閥門的總長度。此系列閥門拆卸方便，無需專業工具即拆卸閥門操作。
三片式無滯留衛生級球閥特點：
1，無滯留衛生級球閥孔徑大小與管道一致，且表面光滑無死角，不會產生沉淀物；
2，流道內壁高精度拋光，并經過除菌處理，完全達到衛生級標準；

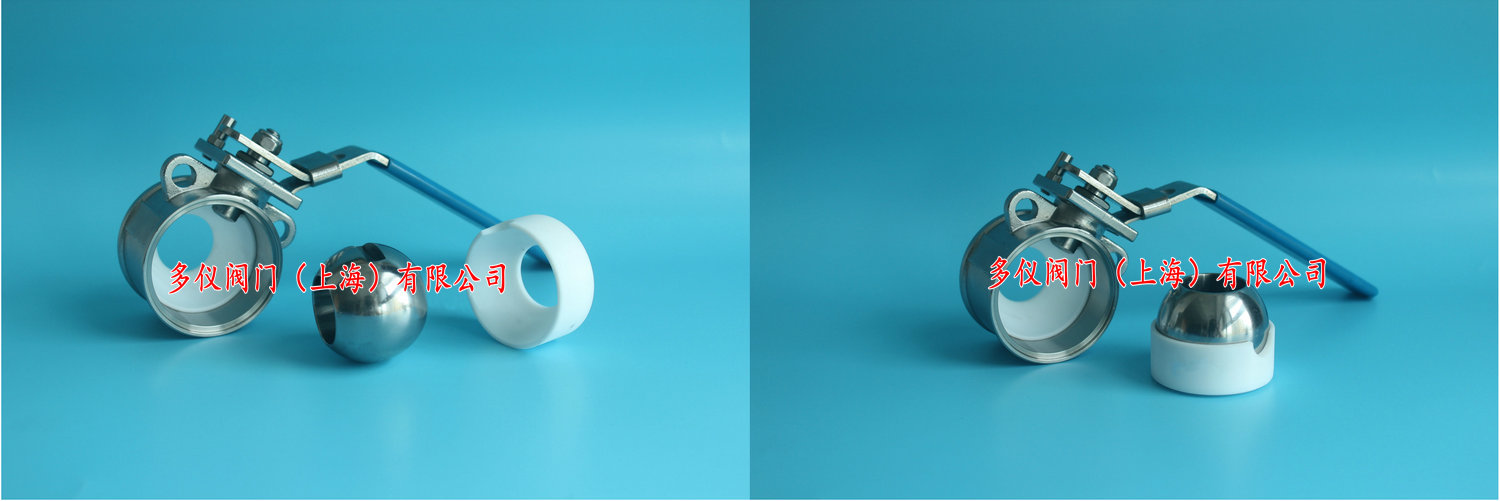

3，無滯留衛生級球閥采用全包的襯氟(PTFE)密封形式，沒有其它死角并且容易清洗；
4，無滯留衛生級球閥均由不銹鋼材料精制而成，流道內壁0.5um電子拋光，保持流體暢通無阻。
三片式無滯留衛生級球閥技術參數：
|
公稱通徑 |
DN15～DN100(mm) |
|
公稱壓力 |
1.0-1.6MPa |
|
結構形式 |
三片式 |
|
閥座密封 |
聚四氟乙烯(PTFE) ≤ 180℃ |
|
鏈接方式 |
卡箍快裝式、焊接式、螺紋式、法蘭 |
|
閥體材質 |
不銹鋼SUS304、SUS316、SUS316L |
|
球芯材質 |
不銹鋼SUS304、SUS316、SUS316L |
|
拋光精度 |
內鏡面拋光Ra<0.4UM |
|
驅動形式 |
手動、電動、氣動（自控系可選開關、調節型） |
三片式無滯留衛生級球閥原理：

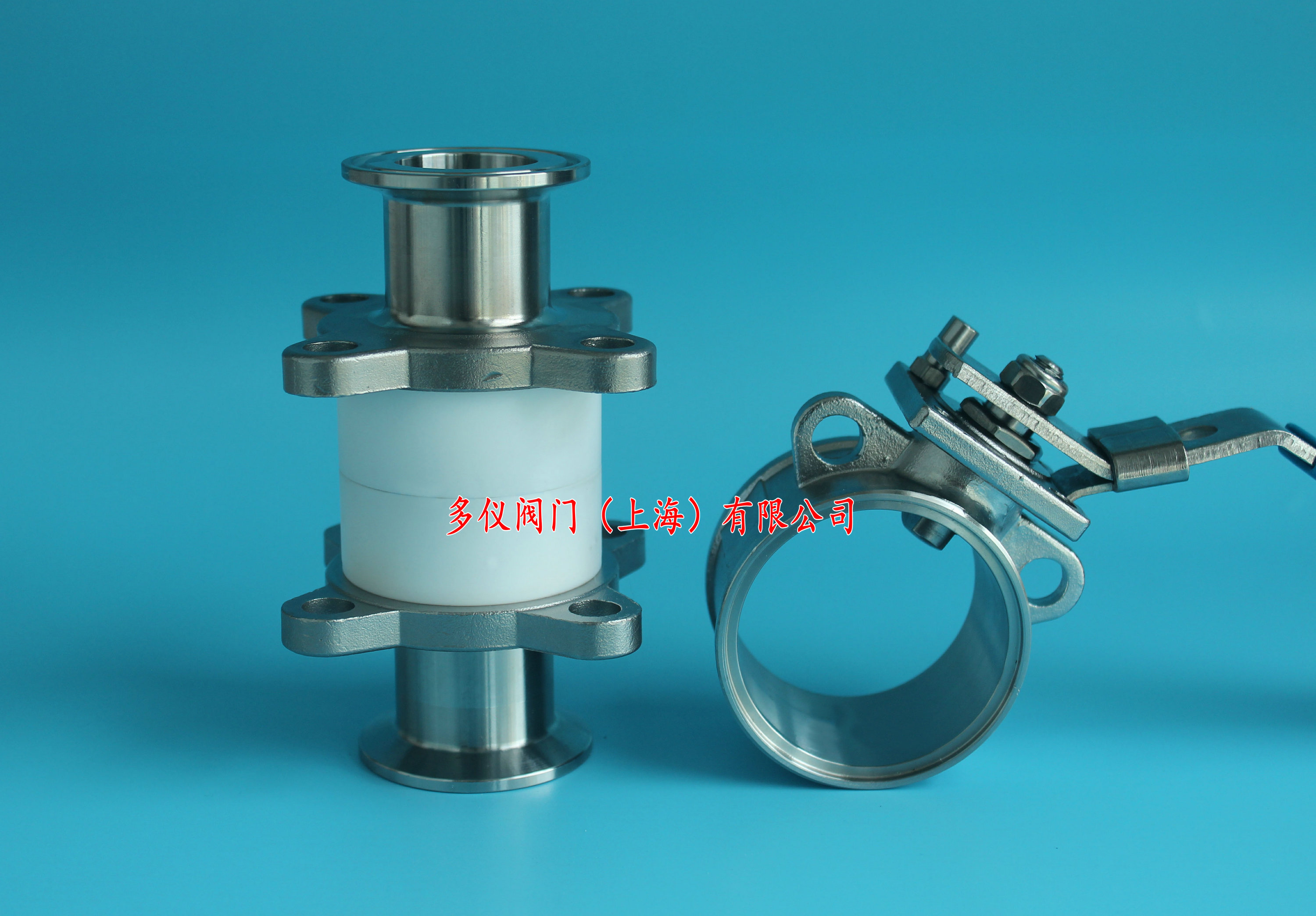

三片式無滯留衛生級球閥的閥體內左、右閥蓋的端部分別設有使介質無法進入容腔中的填充密封座，該填充密封座內設有與閥芯球面相匹配的半圓形凹槽，在凹槽底部設有與左、右閥蓋的介質流道相匹配的流道孔，閥芯置于兩個填充密封座的包裹中并與兩個填充密封座的凹槽相貼合密封。產品的有益效果是在閥體的容腔中設置兩個將容腔空間填充滿的填充密封座，這樣在閥芯旋轉時，介質就無法進入閥體的容腔中，從而實現球閥的無滯留，同時，還可有效防止介質與閥體的內壁相接觸，避免閥體內部發生銹蝕污染介質，保證球閥的衛生級使用要求。
