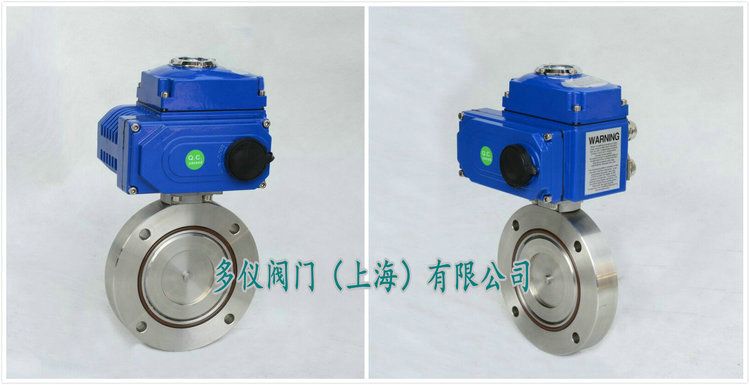

GID不銹鋼電動高真空蝶閥圖片
時間：2018-04-11 22:46:22 來源：多儀閥門 點擊：0次
GID電動高真空蝶閥由電動執行器與不銹鋼對夾式真空蝶閥組成，主要用來接通或切斷真空管路中的氣流，適用的工作介質為空氣和非腐蝕性氣體。電動高真空蝶閥通過執行器驅動閥桿帶動碟板來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的，閥門采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用，并可以任意位置安裝。
電動高真空蝶閥特點：
1、軸承采用自潤滑軸承，摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。
4、軸封采用具有自動補償的特殊結構，隔斷外界大氣與管道的連通，從而保證管道的真空度。
電動高溫真空蝶閥技術參數：
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
開閉時間(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
控制電路 |
標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mA DC |
|
信號反饋 |
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型 |
